MT3608 DC-DC Step Up (Boost) Converter Module

Description

The MT3608 2A Max DC-DC Step Up Power Module Booster Power Module is a low-cost module that can step-up a 2 to 24V input voltage up to a 5 to 28V output at up to 2A.

DC-DC boost converters step up the input voltage to a higher voltage while also stepping down the available current since the module can’t output more power than its inputs.

This boost converter is adjustable and capable of outputting a voltage in the range of 5.0 to 28V at a continuous current of up to 1.5A depending on input/output voltage settings with 1A available with most settings.

Since it is a boost converter, the input voltage must be lower than the output voltage.

The device is able to use low ESR bulk ceramic capacitors rather than electrolytic caps which avoids long-term aging concerns and contributes to the compact packaging.

The MT3608 converter IC has over-current and thermal limiting features built-in to safely shut the device down if driven too hard.

Voltage Adjustment:

The module has a single-turn potentiometer for adjustment of the output voltage.

Turning the pot CW decreases the output voltage while turning it  CCW increases the output voltage.

The upper limit of the adjustment range will depend on the input voltage and the load.

Module Connections

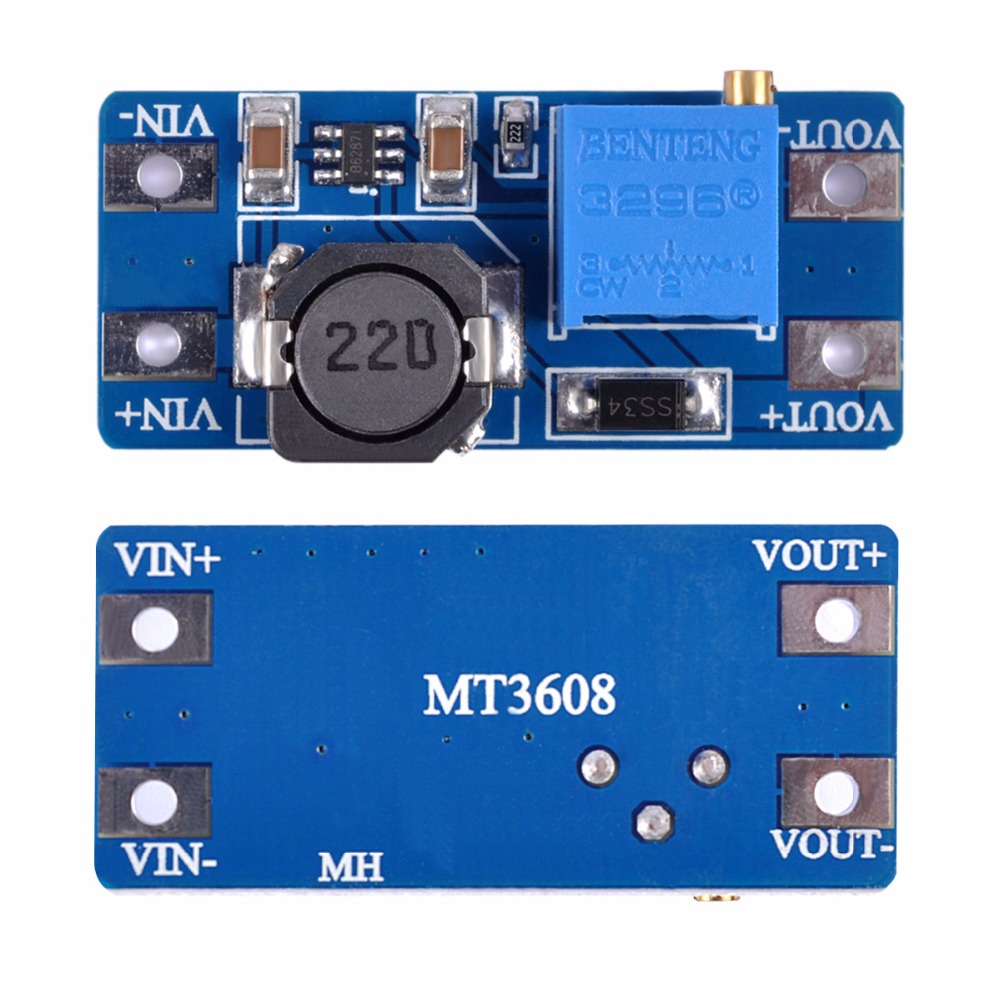

These are compact boards with 4 solder pads for making connections.

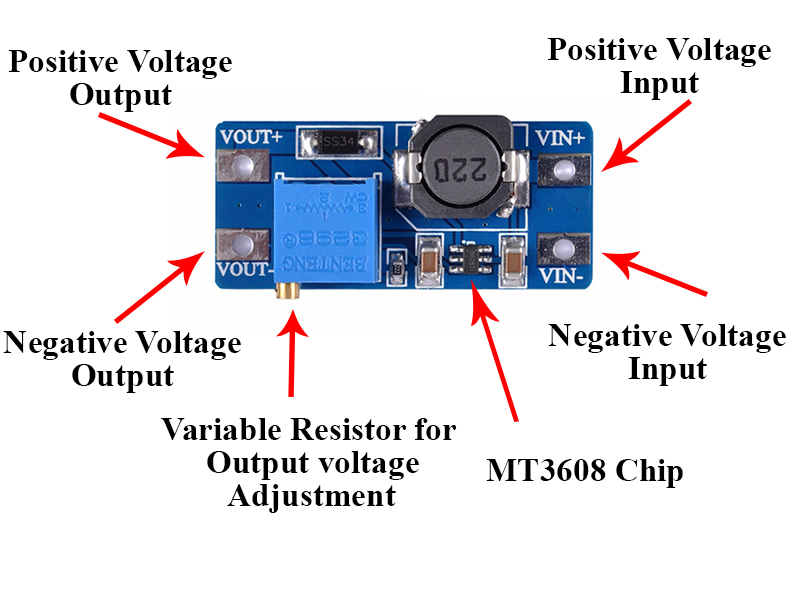

1. VIN+ =      Input Voltage
2. VIN- =       Ground
3. VOUT+ = Output Voltage
4. VOUT- =  Ground.  Connected to VIN- on the module.

Pad dimensions:

Note:

1. The input voltage should not exceed the maximum input voltage (28V).
2. Peak current output current is not more than 2A for input & output.
3. Please be noted that the output voltage should be higher than the input voltage.

Features :

1. It’s efficient by up to 93%.
2. It can source a good amount of current.
3. It is an inexpensive converter module.
4. It’s simple to adjust to get your desired increase in voltage.

• Input Voltage  : 2 ~ 24 V DC
• Output Voltage : 5 ~ 28 V DC
• Max Output Current : 2 A
• Operating Temperature  :-40 to +90 °C
• Efficiency  : 93%
• Length  : 37 mm Width   : 17 mm Height  : 7 mm
• Weight  : 4 g
• Shipment Weight  0.095 kg
• Shipment Dimensions  5 × 4 × 3 cm

Package Include :

1Piece  MT3608 2A Max DC-DC Step Up Power Module Booster.

මෙම MT3608 වෝල්ටේජ් ( Voltage) බූස්ට් මොඩියුලය 2V සිට 24V දක්වා වූ වෝල්ටීයතාවයක් ලබාදී 5V සිට 28V දක්වා ඉහළ වොල්ටියතවයකට පරිවර්තනය කල හැකි අඩු වියදම් මොඩියුලයකි. මෙම මොඩියුලය මගින් උපරිම 2A ධාරාවක් ලබා ගත හැක.

DC-DC බූස්ට් කන්වටර් (converter) මොඩියුලයට ලබා දුන් වෝල්ටීයතාව වඩා වැඩි ඉහළ වෝල්ටීයතාවයක් දක්වා ඉහළ නංවන අතර මොඩියුලයට ලබාදුන් පවර් (Power) එකට වඩා වැඩි පවර් එකක් නිපදවිය නොහැකි බැවින් පිටතට ලබාගත හැකි ධාරාව අඩු වේ.

මෙම බූස්ට් මොඩියුලයයෙන් පිටවන වෝල්ටීයතාවය වෙනස් කළ හැකි අතර 5V සිට 28V දක්වා පරාසයේ දි 1.5A අඛණ්ඩ ධාරාවක් ලබාගත කළ හැකිය. බොහෝ විට 1A ධාරාවක් ලබාදෙන හා පිටවන (input output) වෝල්ටීයතා සැකසුම් මත ලබා ගත හැක.

මෙය බූස්ට් පරිවර්තකයක් බැවින් ලබාදෙන වෝල්ටීයතාවයට වඩා වැඩි වෝල්ටීයතාවයක් පමනක් ලැබේ. මෙම මොඩුලය අඩු වොල්ටීයතාවයක් ලබා ගැනීමට භාවිතා කල නොහැක.

MT3608 බූස්ට් කන්වටර් IC එකේ විශේෂත්වයක් වන්නේ අධික ධාරාවකදී සහ අධික තාපයකදී කියාවිරහිත වී ආරක්ෂා වන ආකාරයෙන් නිපදවා තිබීමය.

පිටවන (Output) වෝල්ටීයතාවය සැකසීම :

1. පිටවන වෝල්ටීයතාව වෙනස් කිරීම සඳහා මොඩියුලයේ විචල්‍ය ප්‍රතිරෝදකයක් ( potentiometer ) ​ඇත.
2. විචල්‍ය ප්‍රතිරෝදකය දක්ෂිණාවර්තව කැරකිමෙන් පිටවන වෝල්ටීයතාවය අඩු කරගත හැකි අතර එය වාමාවර්තව කරකවන විට පිටවන වෝල්ටීයතාව වැඩි කරයි.
3. පිට කල හැකි ඉහළ ම වෝල්ටීයතාවය ලබාදුන් වෝල්ටීයතාවය සහ අවුට්පුට් (OUTPUT) එකට සම්බන්ද කර ඇති උපකරණයේ පවර් (power) එක මත රඳා පවතී.

සැ. යු .

1. ඔබට සෑම විටම ලබා ගත හැක්කේ ලබා දුන් වොල්ටියතවයට වඩා වැඩි වූ වොල්ටිය තාවයක් පමණි.
2. ඔබ මෙම මොඩියුලය භාවිතා කිරීමට පෙර වෝල්ට් මීටර් එකක් ආධාරයෙන් පිටවන වෝල්ටීයතාවය මැන අවශය වෝල්ටීයතාවය සැකසීමෙන් පසුව පමණක් භාවිතා කරන්න.
3. ඔබ ප්‍රථම වතාවට සැකසීමේදී පිටවන වොල්ටිය තාවය අඩු නොවන්නේ නම් අවමය වට 10 ක්වත් දක්ෂිණාවර්තව කරකවමින් අවශ්‍ය වෝල්ටීයතාවය සකසා ගත යුතුය.
